缩孔克星｜PTN9901抗干扰剂实测：低添加、无干扰，轻松搞定粉末涂层表面缺陷
- 发布时间：2026-04-13浏览量：78
粉末涂料涂装中，缩孔、凹坑、麻点堪称品质杀手——轻则影响外观，重则批量返工、损耗飙升。尤其在易缩孔树脂、换色频繁、回收粉混用场景，缺陷更是防不胜防。
今天给大家带来PTN9901抗干扰剂完整实测数据+深度原理科普，用真实试验结果，告诉你这款助剂到底能不能解决缩孔、稳不稳定、好不好用。
先搞懂：粉末涂料为什么会出缩孔？
缩孔、凹坑、麻点，本质是涂层表面张力不均+局部排斥造成的缺陷。
粉末缩孔的4大核心原因
1. 表面张力差异：涂料体系中混入低表面张力物质（油污、硅油、蜡、脱模剂、密封胶），会让局部熔体“快速收缩”，形成火山口状缩孔。
2. 基材污染：钢板、工件残留油污、指纹、切削液、除锈不净，都会诱发缩孔。
3. 配方不相容：流平剂、光亮剂、回收粉、不同体系粉末混用，导致组分排斥。
4. 设备与环境干扰：挤出机、磨粉机、喷枪、烘箱残留油污或硅类物质，换色不彻底最易爆发缩孔。
简单说：只要体系里有“不相容的低表面张力杂质”，缩孔就一定会出现。
原理科普：PTN9901为什么能抗缩孔？
PTN9901是一款高效的抗缩孔助剂，一种特殊改性的丙烯酸类聚合物，添加到粉末涂料配方中可以显著提高粉末涂料的抗干扰性能，去除缩孔凹坑麻点等表面缺陷，提升粉末涂料品质。
它的抗缩孔/抗干扰原理非常清晰：
PTN9901 = 涂层表面张力平衡剂 + 微量杂质包容剂 = 缩孔专用解决方案。
1
快速平衡表面张力
它能在熔融流平阶段快速迁移至涂层表面，把局部过低的表面张力“拉平”，消除因油污、硅、蜡带来的张力差，从源头阻止缩孔形成。
2
强包容力，包裹干扰物
对体系内微量油污、硅类、外来污染具有包裹与相容作用，让原本会导致缩孔的杂质“被稳定、不析出、不排斥”。
3
不影响流平与光泽
它只修正表面张力缺陷，不破坏正常流平，不影响涂膜光泽、冲击、黄变等关键性能。
硬核实测：缩孔真的能消吗？
本次测试采用标准工艺：SLJ双螺杆挤出机（Ⅰ/Ⅱ区100/100℃，螺杆/喂料45/45Hz）→ 粉碎 → 200目过筛 → 5mm Q板（手工打磨除锈）喷涂固化。
基础配方（单位：份）
| 组分 | 空白 | 0.3% PTN9901 | 0.5% PTN9901 | 1.0% PTN9901 | 1.0%光亮剂 |
|---|---|---|---|---|---|
| 聚酯树脂 | 558 | 558 | 558 | 558 | 易缩孔聚酯 |
| TGIC固化剂 | 42 | 42 | 42 | 42 | 42 |
| PV88流平剂 | 10 | 10 | 10 | 10 | 10 |
| 安息香（消泡） | 3 | 3 | 3 | 3 | 3 |
| TiO2钛白粉 | 200 | 200 | 200 | 200 | 200 |
| 硫酸钡 | 177 | 177 | 177 | 177 | 177 |
| PTN9901 | — | 3 | 5 | 10 | — |
| 光亮剂 | — | — | — | — | 10 |
| 合计 | 990 | 993 | 995 | 1000 | 1000 |
外观表现（核心结论）
| 实验组 | 表现效果 |
|---|---|
| 空白 | 缩孔多 |
| 0.3% PTN9901 | 极个别缩孔 |
| 0.5% PTN9901 | 无缩孔 |
| 1.0% PTN9901 | 无缩孔 |
| 1.0%光亮剂 | 较多缩孔 |

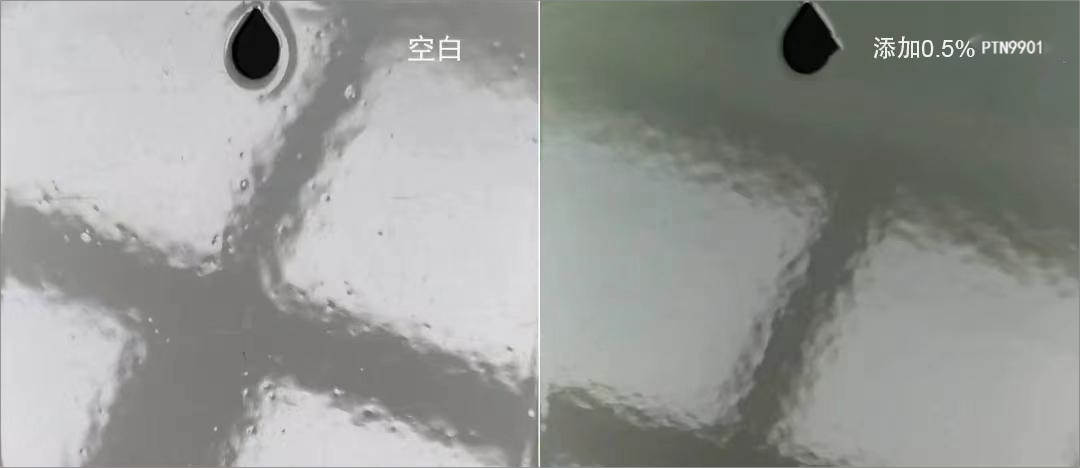

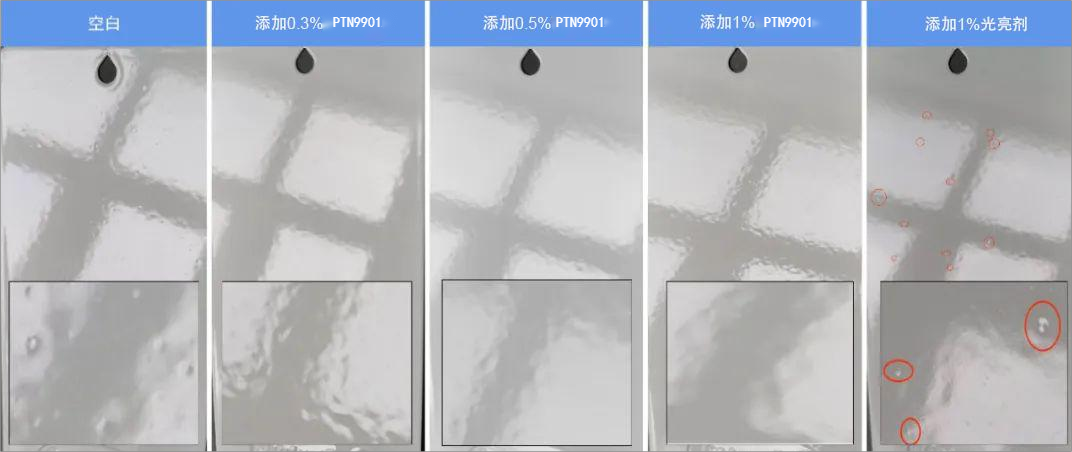

放大镜显示：
关键发现：
- 0.5%添加量即可完全消除缩孔，低用量高效能；
- 对比光亮剂，PTN9901抗缩孔优势压倒性胜出。
性能不拖后腿：对涂层无负面影响
很多助剂怕“顾此失彼”——解决缩孔却伤光泽、冲击、黄变、胶化时间等关键指标。
我们对光泽、冲击、黄变、胶化时间、粉末Tg、涂膜Tg、斜板流动逐项验证：

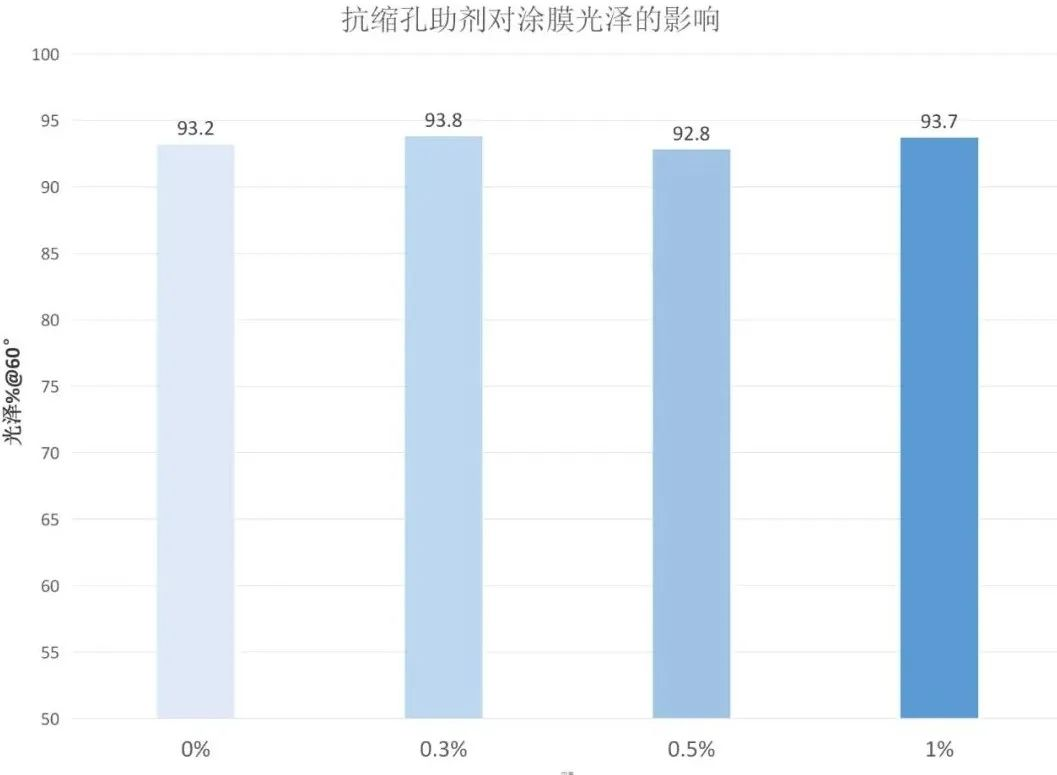

光泽影响：

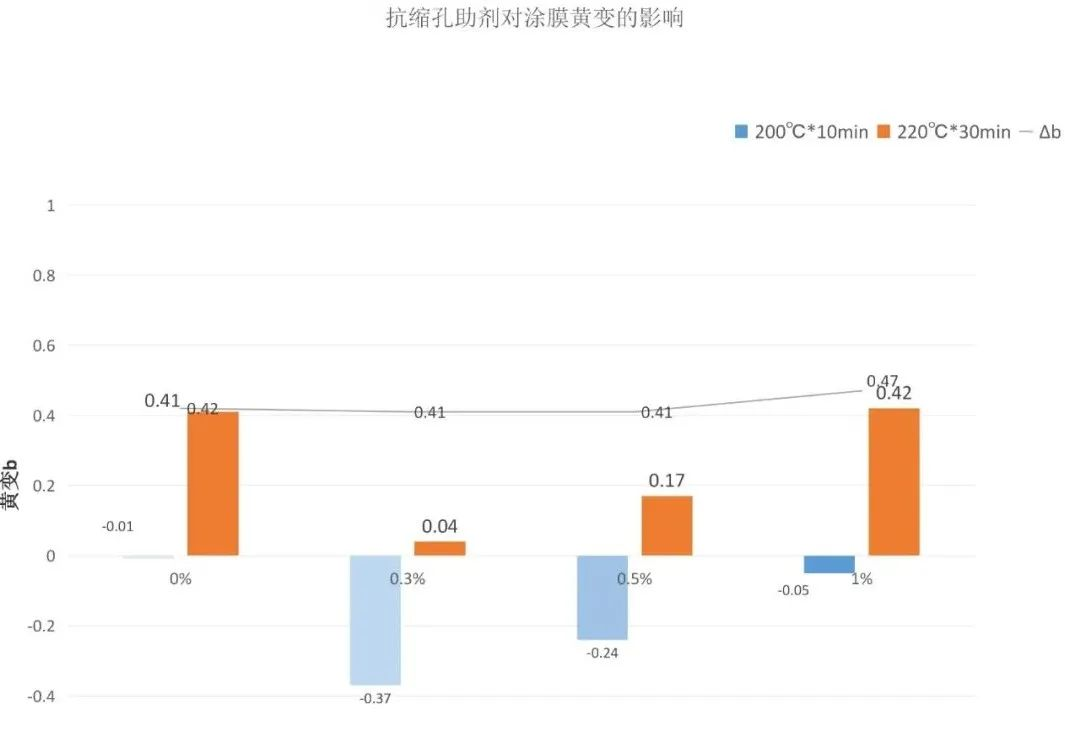

黄变实验：
胶化时间（200℃）：
| 实验组 | 时间/s |
|---|---|
| 空白 | 356 |
| 0.3% PTN9901 | 365 |
| 0.5% PTN9901 | 410 |
| 1.0% PTN9901 | 420 |
数据波动在正常范围，不改变体系反应节奏，生产工艺无需大改。

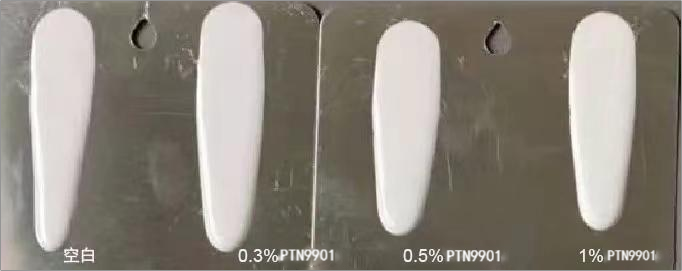

斜板流动：

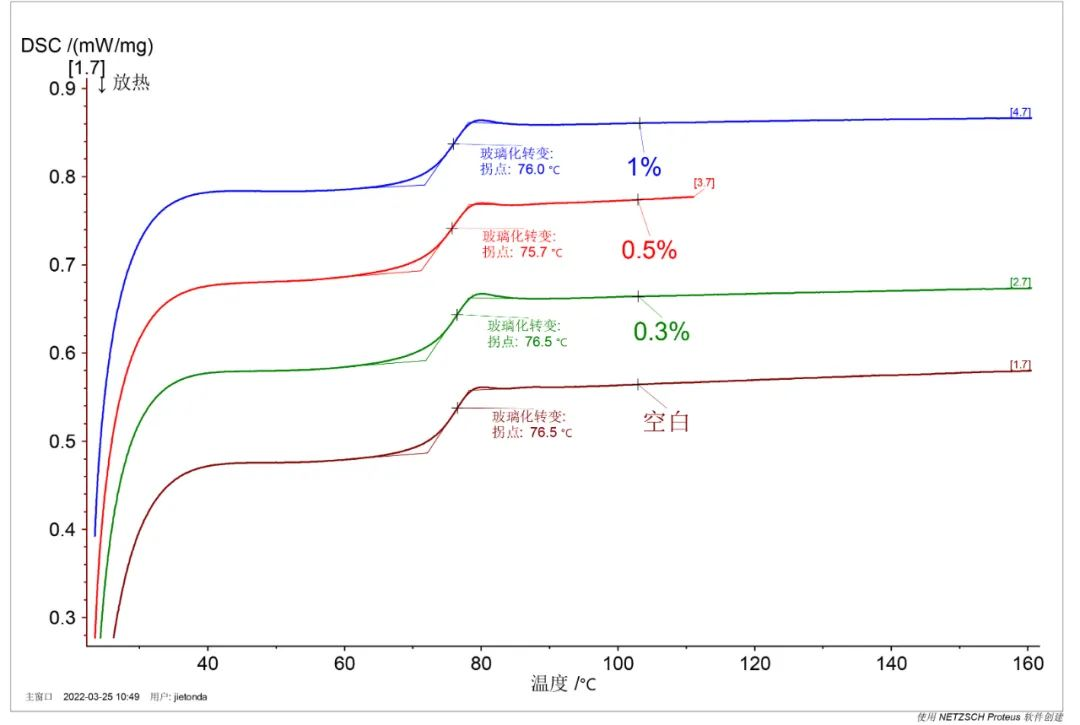

PTN9901对涂膜Tg的影响：

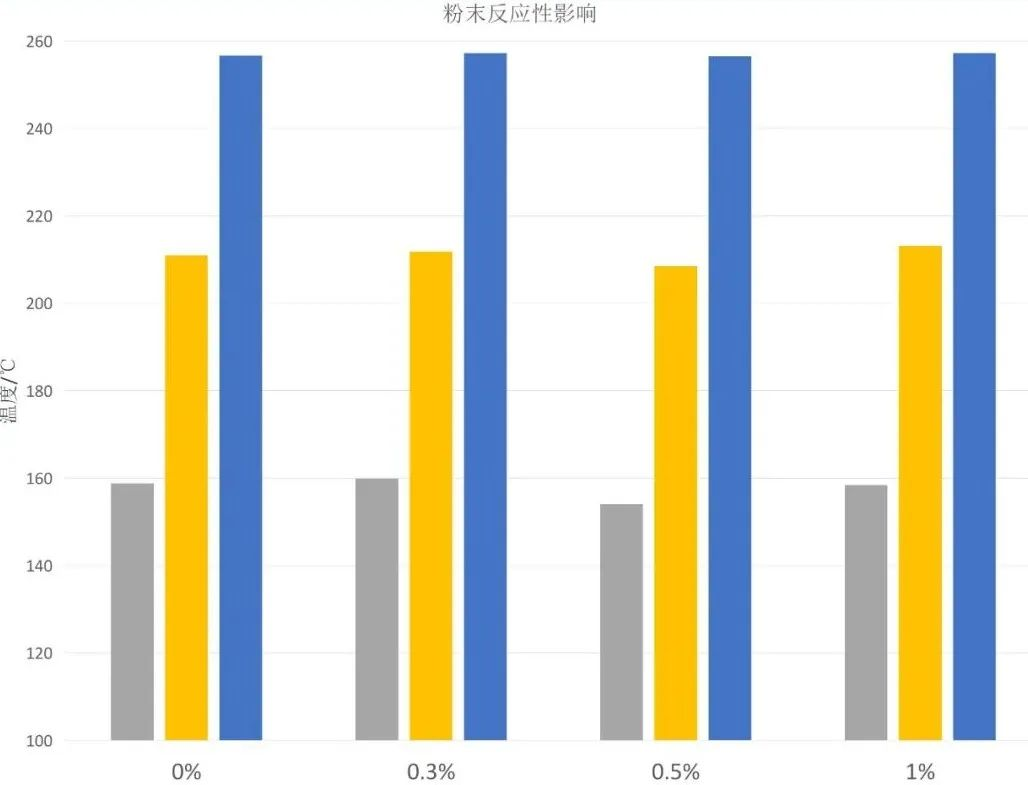

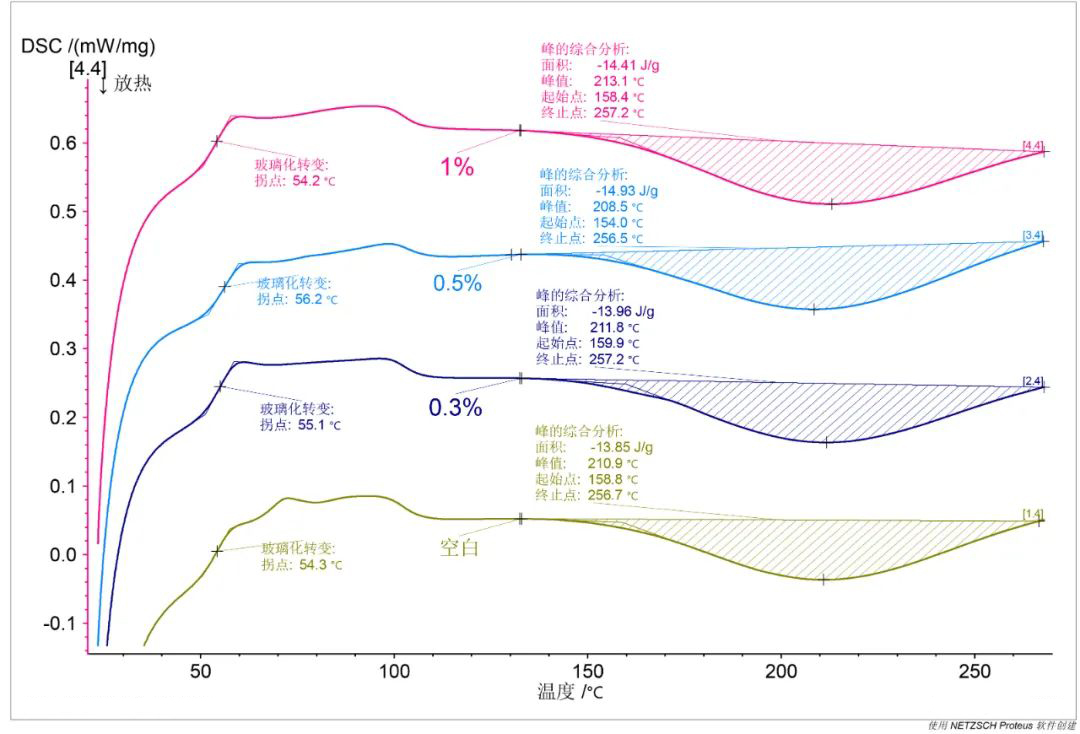

PTN9901对粉末Tg、反应性的影响：
实验结果显示：
- 对涂膜光泽、黄变、冲击、流平无明显影响；
- 对胶化时间、Tg、固化条件、膜Tg无明显影响；
- 放大镜观察，涂膜均匀细腻，无异常缺陷。
兼容性实测：不干扰、不冲突
生产最怕助剂“打架”，我们做了两组关键干扰测试：
1. 与空白粉末混用（99:1混合喷涂）
本次测试采用标准工艺：SLJ双螺杆挤出机（Ⅰ/Ⅱ区100/100℃，螺杆/喂料45/45Hz）→ 粉碎 → 200目过筛 → 5mm Q板（手工打磨除锈）喷涂固化。
| 原料 | 空白组 | 测试组 |
|---|---|---|
| 纯聚酯 | 558 | 558 |
| TGIG固化剂 | 42 | 42 |
| SA88流平剂 | 12 | 12 |
| 安息香消泡剂 | 4 | 4 |
| MA-100碳黑 | 6 | 6 |
| 硫酸钡 | 371 | 371 |
| PTN9901抗缩孔助剂 | / | 5 |
| 合计 | 993 | 998 |

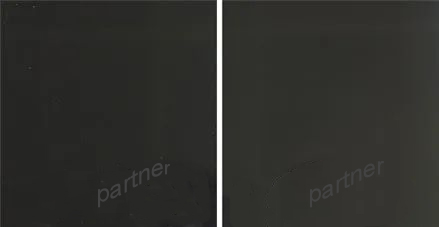

实验1和2按照99/1进行混合后喷涂，两块样板外观良好，并无缩孔，PTN9901对空白粉末无明显干扰。
2. 与光亮剂混用（1:99 / 99:1交叉混合）
| 实验组 | 1 | 2 |
|---|---|---|
| 纯聚酯 | 558 | 558 |
| TGIG固化剂 | 42 | 42 |
| PV88流平剂 | 10 | 10 |
| 安息香消泡剂 | 3 | 3 |
| TiO2钛白粉 | 200 | 200 |
| 硫酸钡 | 177 | 177 |
| PTN9901 | 10 | / |
| 光亮剂 | / | 10 |
| 合计 | 1000 | 1000 |

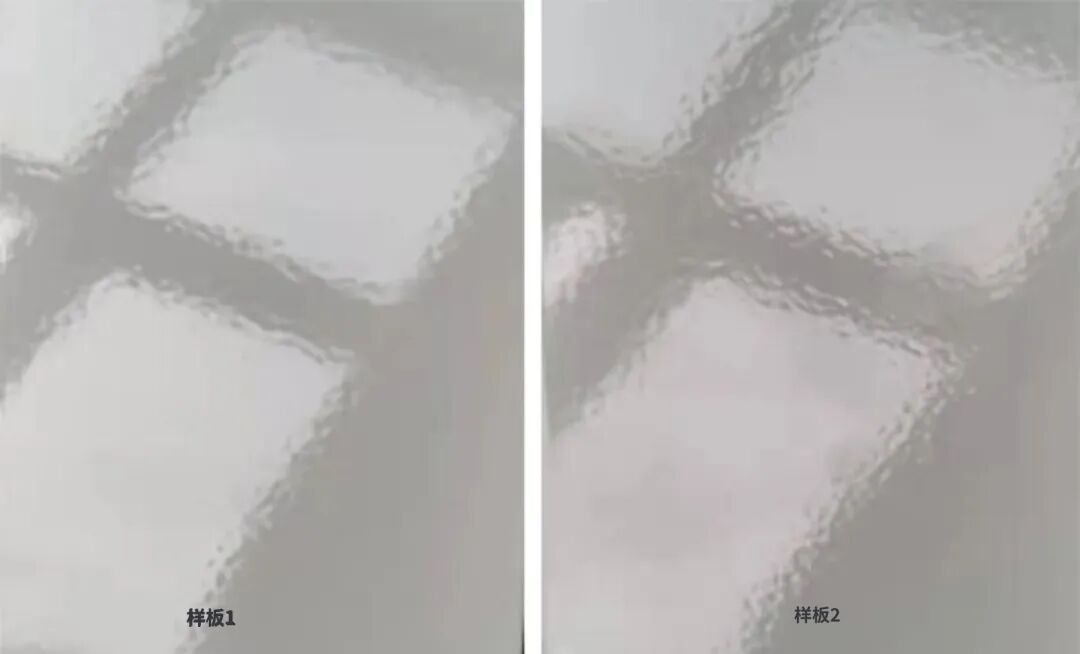

结果证明PTN9901与光亮剂之间无互相干扰。
实际意义：
- 换色、混粉、回收粉复用更安心；
- 可有效取代光亮剂，兼顾抗缩孔与成本控制。
总结：PTN9901四大核心优势
01
强效抗缩孔：快速消除污染、树脂等导致的缩孔、凹坑、麻点；
02
低添加高效：0.5%用量即可达标，性价比突出；
03
性能零损伤：不影响光泽、冲击、黄变、Tg、胶化时间；
04
高兼容稳定：与空白粉、光亮剂无干扰，适配多体系、多场景。
使用与储存指南
- 包装：25kg铝塑复合袋，内衬聚乙烯袋；
- 储存：阴凉、干燥、通风，密封保存，远离热源与火源；
- 有效期：小于30℃条件下至少1年，过期需复验合格再用；
- 安全：操作请佩戴防护，详情参照MSDS；
- 注意：正式使用前建议小试适配性，不可直接用于食品、药品。
结语
粉末涂层的品质，藏在每一个细节里。缩孔问题不用再靠反复调工艺、换树脂——PTN9901抗干扰剂，用低添加、高稳定、无干扰的表现，帮你把表面缺陷“一键清零”，稳定提升良品率与产品竞争力。
— 感谢阅读 技术成就品质 —
